关于TCP_options中的timestamps

关于TCP options 中的 timestamps

Linux内核版本：5.10.104

1. TCP timestamp简介

1.1 TCP timestamp的作用

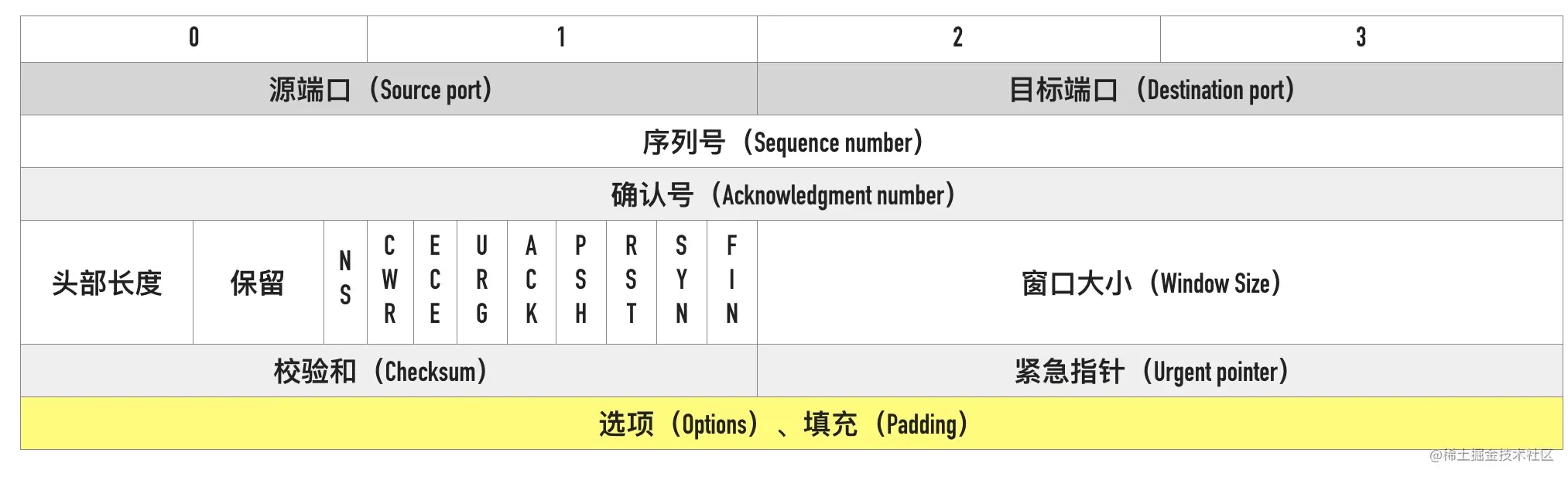

TCP header最大为60字节，固定的20字节长度以及最大40字节的options。本次介绍 option字段中的timestamps。

它主要用于以下2个方面：

  • 超时重传时间RTO动态更新
    • TCP作为可靠的传输协议，一个重要的机制就是超时重传。因此如何计算一个准确(合适)的重传超时时间（RTO, Retransmission TimeOut）对于TCP性能有着重要的影响。
  • PAWS防止序号回绕
    • PAWS 的全称是 Protection Against Wrapped Sequences，即防止序号回绕。它的本质实际上是利用 TCP Timestamp 选项的单调递增特性来识别老旧的报文，防止这些老旧报文的干扰。

与此同时，我们还可以使用TCP timestam来精准的估算**报文往返时间(round-trip-time, RTT)**。

1.2 TCP timestamp的组成

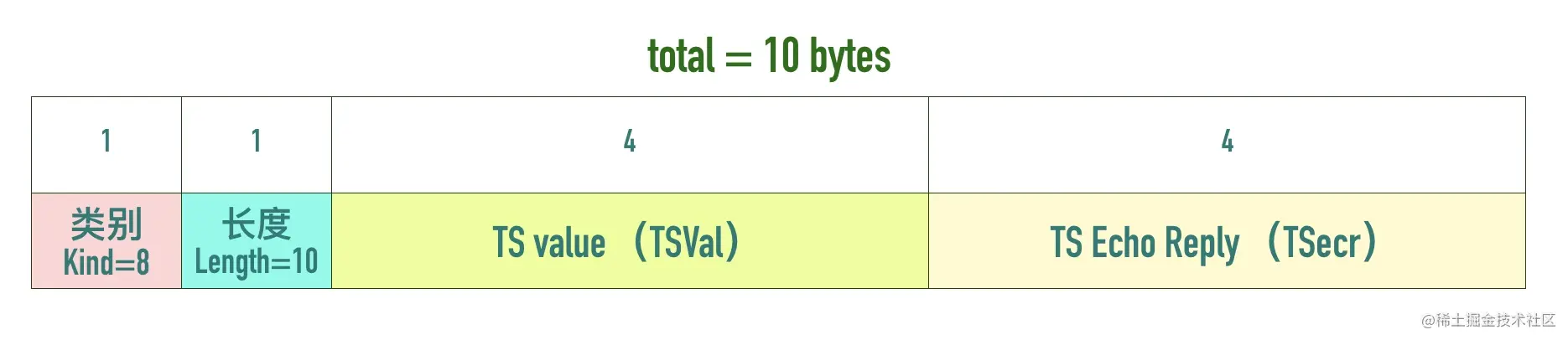

TCP Timestamps Option 由四部分构成：

  • 类别（kind）
  • 长度（Length）
  • 发送方时间戳（TS value）
  • 回显时间戳（TS Echo Reply）

时间戳选项类别（kind）的值等于 8，用来与其它类型的选项区分。长度（length）等于 10。两个时间戳相关的选项都是 4 字节。

Linux内核：#define TCPOPT_TIMESTAMP 8 /* Better RTT estimations/PAWS */

1.3 TCP timestamp的开启

Linux内核中tcp_timestamp默认是开启的

1
2
3
4
5
6
7
8
9
10
11
12
// net/ipv4/tcp_ipv4.c
static int __net_init tcp_sk_init(struct net *net)
{
    // ...
    net->ipv4.sysctl_max_syn_backlog = max(128, cnt / 128);
	net->ipv4.sysctl_tcp_sack = 1;
	net->ipv4.sysctl_tcp_window_scaling = 1;
	net->ipv4.sysctl_tcp_timestamps = 1;    // 默认是开启的
	net->ipv4.sysctl_tcp_early_retrans = 3;
	net->ipv4.sysctl_tcp_recovery = TCP_RACK_LOSS_DETECTION;
    // ...
}

需要注意的是，timestamps是一个双向的选项。当一方不开启时，两方都将停用timestamps。比如client端发送的SYN包中带有timestamp选项，但server端并没有开启该选项。则回复的SYN-ACK将不带timestamp选项，同时client后续回复的ACK也不会带有timestamp选项。当然，如果client发送的SYN包中就不带timestamp，双向都将停用timestamp。

1.4 使用wireshark看TCP timestamp的工作过程

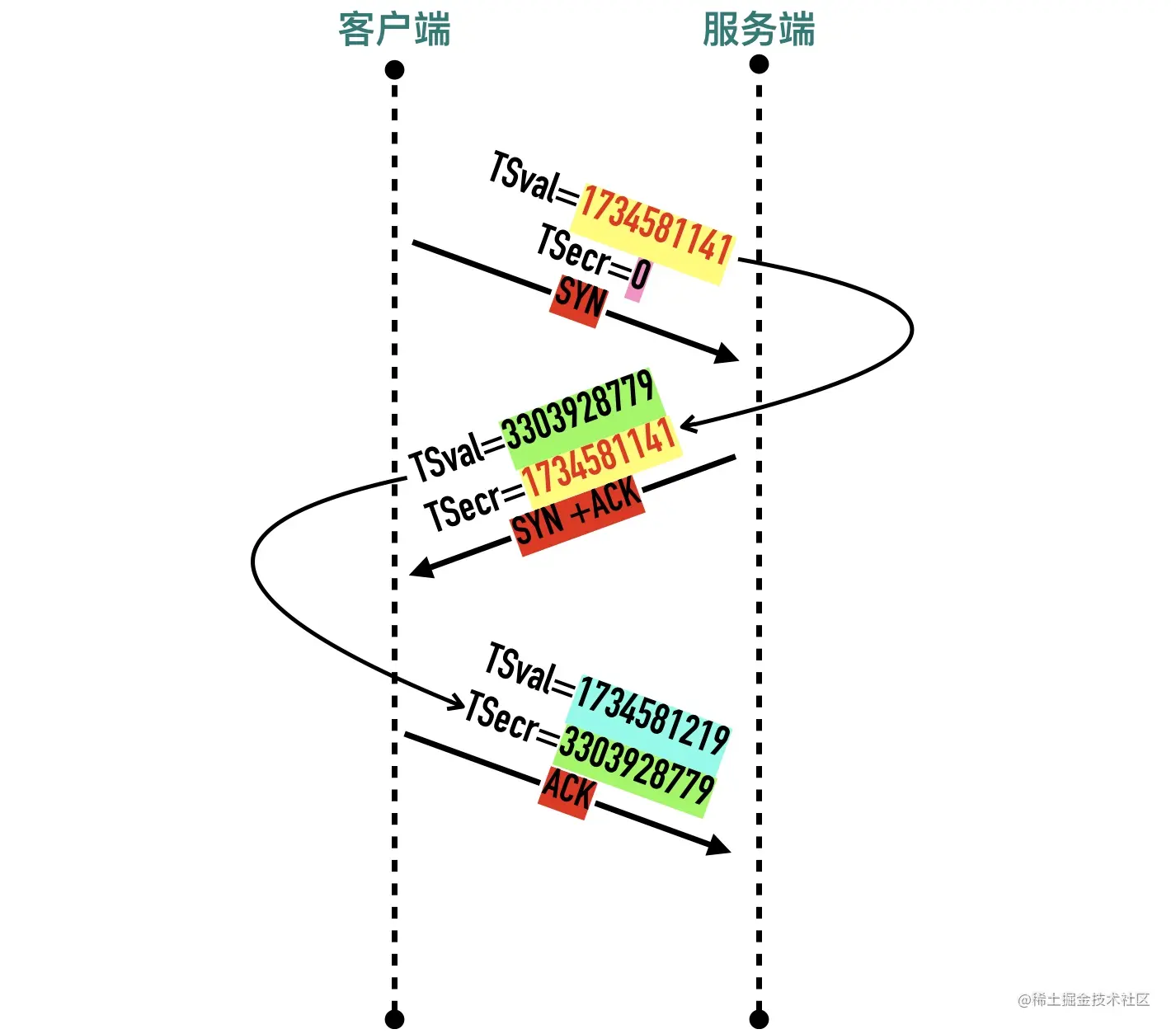

如图所示，在TCP连接三次握手时，发送方发送数据时，将一个发送时间戳 1734581141 放在发送方时间戳TSval中，接收方收到数据包以后，将收到的时间戳 1734581141 原封不动的返回给发送方，放在TSecr字段中，同时把自己的时间戳 3303928779 放在TSval中。


接下来使用wireshark查看TCP三次握手时，TCP timestamp的变化。使用SSH连接远程服务器，此时会建立一条TCP连接，以下是三次握手时的报文。

  • 客户端向服务端发起连接请求（第一次）

此时记录了客户端的时间戳 TSval = 3810596399

1
2
3
4
5
6
7
8
9
10
11
Transmission Control Protocol, Src Port: 36358, Dst Port: 22, Seq: 0, Len: 0
    Source Port: 36358
    Destination Port: 22
    Options: (20 bytes), Maximum segment size, SACK permitted, Timestamps, No-Operation (NOP), Window scale
        TCP Option - Maximum segment size: 1460 bytes
        TCP Option - SACK permitted
        TCP Option - Timestamps: TSval 3810596399, TSecr 0
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 3810596399
            Timestamp echo reply: 0
  • 服务端向客户端响应ACK（第二次）
    • TSval = 1878823122
    • TSecr = 3810596399， 客户端发起SYN的时间
1
2
3
4
5
6
7
8
9
10
11
Transmission Control Protocol, Src Port: 22, Dst Port: 36358, Seq: 0, Ack: 1, Len: 0
    Source Port: 22
    Destination Port: 36358
    Options: (20 bytes), Maximum segment size, SACK permitted, Timestamps, No-Operation (NOP), Window scale
        TCP Option - Maximum segment size: 1380 bytes
        TCP Option - SACK permitted
        TCP Option - Timestamps: TSval 1878823122, TSecr 3810596399
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 1878823122
            Timestamp echo reply: 3810596399
  • 客户端影响服务端（第三次）
1
2
3
4
5
6
7
8
9
10
11
Transmission Control Protocol, Src Port: 36358, Dst Port: 22, Seq: 1, Ack: 1, Len: 0
    Source Port: 36358
    Destination Port: 22
    Options: (12 bytes), No-Operation (NOP), No-Operation (NOP), Timestamps
        TCP Option - No-Operation (NOP)
        TCP Option - No-Operation (NOP)
        TCP Option - Timestamps: TSval 3810596425, TSecr 1878823122
            Kind: Time Stamp Option (8)
            Length: 10
            Timestamp value: 3810596425
            Timestamp echo reply: 1878823122

2. TCP timestamp源码解析

2.1 TCP timestamp单位是什么

TCP timestamp的单位本身并不是常规的时间，如微秒、纳秒等等，而是一个与具体时间相关的成比例的相对的虚拟时间单位。

而在具体实现上，在Linux内核中，它与TCP_TS_HZ有关，其值为1000。因此，实际上，Linux内核中的TCP timestamp，即真实时间尺度(s)的1000倍。注意，是尺度，不是时刻。

在Linux内核中，以下为纳秒转换为TCP timestamp时间戳的函数。

div_u64将进行除法运算，并取整。

NSEC_PER_SEC / TCP_TS_HZ表示一个TCP timestamp时间戳计数单位为多少纳秒。

1
2
3
4
5
6
// include/net/tcp.h
/* Convert a nsec timestamp into TCP TSval timestamp (ms based currently) */
static inline u32 tcp_ns_to_ts(u64 ns)
{
	return div_u64(ns, NSEC_PER_SEC / TCP_TS_HZ);
}

个人认为，值本身并没有意义，差值才有真实时间尺度下的意义。

2.2 TCP timestamp的发送构造

在TCP三次握手流程中，当客户端发送SYN包时， TCP timestamp将构造在SYN发送报文中，整个过程如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// net/ipv4/tcp_ipv4.c
/* This will initiate an outgoing connection. */
int tcp_v4_connect(struct sock *sk, struct sockaddr *uaddr, int addr_len)
{
    // ...
    if (likely(!tp->repair)) {
        if (!tp->write_seq)
            WRITE_ONCE(tp->write_seq,
                       secure_tcp_seq(inet->inet_saddr,
                                      inet->inet_daddr,
                                      inet->inet_sport,
                                      usin->sin_port));
        // 根据源地址与目标地址等输入计算偏移值
        tp->tsoffset = secure_tcp_ts_off(sock_net(sk),
                                         inet->inet_saddr,
                                         inet->inet_daddr);
    }
    // ...
    err = tcp_connect(sk);  // 构建完整的syn报文，并发送
    // ...
}

tcp_connect构建完整的SYN报文，并发送。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
// net/ipv4/tcp_output.c

/* Build a SYN and send it off. */
int tcp_connect(struct sock *sk)
{
    // ...
	// 申请 skb，并构造为一个SYN包
	buff = sk_stream_alloc_skb(sk, 0, sk->sk_allocation, true);
	if (unlikely(!buff))
		return -ENOBUFS;

	tcp_init_nondata_skb(buff, tp->write_seq++, TCPHDR_SYN);
    // 记录发送时间 tcp_mstamp， 单位 us， 同时记录 tcp_clock_cache
	tcp_mstamp_refresh(tp);
	tp->retrans_stamp = tcp_time_stamp(tp); // 记录重传时间，单位 TCP timestamp

	/* Send off SYN; include data in Fast Open. */
	err = tp->fastopen_req ? tcp_send_syn_data(sk, buff) :
	      tcp_transmit_skb(sk, buff, 1, sk->sk_allocation); // 包的发送
	if (err == -ECONNREFUSED)
		return err;
    // ...
	return 0;
}
EXPORT_SYMBOL(tcp_connect);

/* Refresh clocks of a TCP socket,
 * ensuring monotically increasing values.
 */
void tcp_mstamp_refresh(struct tcp_sock *tp)
{
	u64 val = tcp_clock_ns();

	tp->tcp_clock_cache = val;   // 将当前时间写入tcp_clock_cache， 单位 ns
	tp->tcp_mstamp = div_u64(val, NSEC_PER_USEC);
}

tcp_transmit_skb调用到__tcp_transmit_skb，完成TCP header的构建后，调用ip_queue_xmit，移交IP层处理。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// net/ipv4/tcp_output.c
static int __tcp_transmit_skb(struct sock *sk, struct sk_buff *skb,
			      int clone_it, gfp_t gfp_mask, u32 rcv_nxt)
{
    // ...
    tp = tcp_sk(sk);
	prior_wstamp = tp->tcp_wstamp_ns;  // 保存之前的时间
	tp->tcp_wstamp_ns = max(tp->tcp_wstamp_ns, tp->tcp_clock_cache);
	skb->skb_mstamp_ns = tp->tcp_wstamp_ns;  // 造包时间，单位 ns
    // ...
    if (unlikely(tcb->tcp_flags & TCPHDR_SYN)) {
        // 建立连接时的SYN包， TCP options构造
		tcp_options_size = tcp_syn_options(sk, skb, &opts, &md5);
	} else {
        // 已连接的TCP连接， TCP options构造
		tcp_options_size = tcp_established_options(sk, skb, &opts,
							   &md5);
    // ...
    /* BPF prog is the last one writing header option */
    // 用BPF技术也可以造TCP options包（开启相关配置）
	bpf_skops_write_hdr_opt(sk, skb, NULL, NULL, 0, &opts);
    // ...
    err = INDIRECT_CALL_INET(icsk->icsk_af_ops->queue_xmit,
                                 inet6_csk_xmit, ip_queue_xmit, // 发送到IP层
                                 sk, skb, &inet->cork.fl);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
/* Compute TCP options for SYN packets. This is not the final
 * network wire format yet.
 */
static unsigned int tcp_syn_options(struct sock *sk, struct sk_buff *skb,
				struct tcp_out_options *opts,
				struct tcp_md5sig_key **md5)
{
    // ...
    	if (likely(sock_net(sk)->ipv4.sysctl_tcp_timestamps && !*md5)) {
		opts->options |= OPTION_TS;
        // 当前时间的TCP timestamp时间单位
        // 补偿tsoffset在解析TCP timestamp时会减掉
        // tp->tsoffset 下文会阐述
		opts->tsval = tcp_skb_timestamp(skb) + tp->tsoffset;
		opts->tsecr = tp->rx_opt.ts_recent;
		remaining -= TCPOLEN_TSTAMP_ALIGNED;
	}
}
static unsigned int tcp_established_options(struct sock *sk, struct sk_buff *skb,
					struct tcp_out_options *opts,
					struct tcp_md5sig_key **md5)
{
     //...
      if (likely(tp->rx_opt.tstamp_ok)) {
            opts->options |= OPTION_TS;
            opts->tsval = skb ? tcp_skb_timestamp(skb) + tp->tsoffset : 0; // 2
            opts->tsecr = tp->rx_opt.ts_recent;
            size += TCPOLEN_TSTAMP_ALIGNED;
      }
    //...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// include/net/tcp.h
// 返回TCP timestamp时间单位
static inline u32 tcp_skb_timestamp(const struct sk_buff *skb)
{
	return tcp_ns_to_ts(skb->skb_mstamp_ns);  // 这个实际就是造包时间，单位 ns
}

static inline u32 tcp_ns_to_ts(u64 ns)
{
	return div_u64(ns, NSEC_PER_SEC / TCP_TS_HZ);
}

#define NSEC_PER_SEC	1000000000L
/*
 * Deliver a 32bit value for TCP timestamp option (RFC 7323)
 * It is no longer tied to jiffies, but to 1 ms clock.
 * Note: double check if you want to use tcp_jiffies32 instead of this.
 */
#define TCP_TS_HZ	1000

2.3 TCP timestamp的接收回显

在2.2节中阐述了TCP三次握手中的SYN发送的全过程，因本文主要讲述TCP timestamp，为避免篇幅过程，以下仅描述SYN-ACK与ACK中涉及TCP timestamp的部分。

  • SYN-ACK
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// net/ipv4/tcp_ipv4.c
/*
 *	Send a SYN-ACK after having received a SYN.
 *	This still operates on a request_sock only, not on a big
 *	socket.
 */
static int tcp_v4_send_synack(const struct sock *sk, struct dst_entry *dst,
			      struct flowi *fl,
			      struct request_sock *req,
			      struct tcp_fastopen_cookie *foc,
			      enum tcp_synack_type synack_type,
			      struct sk_buff *syn_skb)
{
    // ...
    // 构造 SYN-ACK包
    skb = tcp_make_synack(sk, dst, req, foc, synack_type, syn_skb);
    // ...
    err = ip_build_and_send_pkt(skb, sk, ireq->ir_loc_addr,
					    ireq->ir_rmt_addr,
					    rcu_dereference(ireq->ireq_opt),
					    tos);
    // ...
}

在tcp_make_synack中的tcp_synack_options函数中，将构造TCP timestamp。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// net/ipv4/tcp_output.c
/**
 * tcp_make_synack - Allocate one skb and build a SYNACK packet.
 * @sk: listener socket
 * @dst: dst entry attached to the SYNACK. It is consumed and caller
 *       should not use it again.
 * @req: request_sock pointer
 * @foc: cookie for tcp fast open
 * @synack_type: Type of synack to prepare
 * @syn_skb: SYN packet just received.  It could be NULL for rtx case.
 */
struct sk_buff *tcp_make_synack(const struct sock *sk, struct dst_entry *dst,
				struct request_sock *req,
				struct tcp_fastopen_cookie *foc,
				enum tcp_synack_type synack_type,
				struct sk_buff *syn_skb)
{
    // ...
    /* bpf program will be interested in the tcp_flags */
	TCP_SKB_CB(skb)->tcp_flags = TCPHDR_SYN | TCPHDR_ACK;
    // TCP options 构造
	tcp_header_size = tcp_synack_options(sk, req, mss, skb, &opts, md5,
					     foc, synack_type,
					     syn_skb) + sizeof(*th);
    // ...
}

/* Set up TCP options for SYN-ACKs. */
static unsigned int tcp_synack_options(const struct sock *sk,
				       struct request_sock *req,
				       unsigned int mss, struct sk_buff *skb,
				       struct tcp_out_options *opts,
				       const struct tcp_md5sig_key *md5,
				       struct tcp_fastopen_cookie *foc,
				       enum tcp_synack_type synack_type,
				       struct sk_buff *syn_skb)
{
    // ...
    	if (likely(ireq->tstamp_ok)) {
		opts->options |= OPTION_TS;
            // 构造 TCP timestamp
		opts->tsval = tcp_skb_timestamp(skb) + tcp_rsk(req)->ts_off;
		opts->tsecr = req->ts_recent;
		remaining -= TCPOLEN_TSTAMP_ALIGNED;
	}
    // ...
}
  • ACK
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
// net/ipv4/tcp_ipv4.c
static void tcp_v4_reqsk_send_ack(const struct sock *sk, struct sk_buff *skb,
				  struct request_sock *req)
{
	tcp_v4_send_ack(sk, skb, seq,
			tcp_rsk(req)->rcv_nxt,
			req->rsk_rcv_wnd >> inet_rsk(req)->rcv_wscale,
			tcp_time_stamp_raw() + tcp_rsk(req)->ts_off,  // 构造TCP timestamp
			req->ts_recent,
			0,
			tcp_md5_do_lookup(sk, l3index, addr, AF_INET),
			inet_rsk(req)->no_srccheck ? IP_REPLY_ARG_NOSRCCHECK : 0,
			ip_hdr(skb)->tos);
}

static void tcp_v4_send_ack(const struct sock *sk,
			    struct sk_buff *skb, u32 seq, u32 ack,
			    u32 win, u32 tsval, u32 tsecr, int oif,
			    struct tcp_md5sig_key *key,
			    int reply_flags, u8 tos)
{
	const struct tcphdr *th = tcp_hdr(skb);
	struct {
		struct tcphdr th;
		__be32 opt[(TCPOLEN_TSTAMP_ALIGNED >> 2)
#ifdef CONFIG_TCP_MD5SIG
			   + (TCPOLEN_MD5SIG_ALIGNED >> 2)
#endif
			];
	} rep;
    // ...
    // 如果发送者带时间戳，接受者回ack时，也会把数据写到 opt中
    if (tsecr) {
		rep.opt[0] = htonl((TCPOPT_NOP << 24) | (TCPOPT_NOP << 16) |
				   (TCPOPT_TIMESTAMP << 8) |
				   TCPOLEN_TIMESTAMP);
		rep.opt[1] = htonl(tsval);   // timestamp value
		rep.opt[2] = htonl(tsecr);   // timestamp echo value
		arg.iov[0].iov_len += TCPOLEN_TSTAMP_ALIGNED;
	}
    // ...
}

3. 如何提取TCP timestamp

3.1 根据TCP head偏移计算

思路：找到tcp header，计算出偏移地址找到options的起始位置。依次遍历option的类型，找到TCPOPT_TIMESTAMP，再计算出tsval和tsecr的偏移以便取出值。

程序基于libbpf开发，源码如下：

查看消息：root用户 cat /sys/kernel/debug/tracing/trace_pipe

关于下述程序源码中的TCPOPT_NOP：

在TCP头部中，nop选项表示为一个字节的值0x01，这个值被称为”无操作码”（no-op code）。当它出现在TCP选项字段中时，它不会执行任何实际的操作，只是被用来占位。如果有多个nop选项，它们连续地填充了TCP头部中的字节，以便满足对齐要求。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
SEC("kprobe/tcp_v4_rcv")
int BPF_KPROBE(tcp_v4_rcv,struct sk_buff *skb,struct sock *sk){
    struct tcphdr tcph ;
    struct tcphdr *tcph_ptr = skb_to_tcphdr(skb);
    bpf_probe_read(&tcph,sizeof(tcph),tcph_ptr);
    u16 doff = tcph.doff;
    // doff * 4 即 TCP 头的长度
    if (tcph_ptr != NULL && doff > 5) {
        unsigned char options ;
        unsigned char *opt_base = (unsigned char *)(tcph_ptr + 1);
        u32 offset = 0;
        bpf_probe_read(&options,sizeof(unsigned char),opt_base);
        int optlen = (doff * 4) - sizeof(struct tcphdr); // 获取 TCP option 长度
        struct tcp_sock *ts;
        ts = (struct tcp_sock *)(sk);
        // FIXME：目前仅遍历option字段中的前12字节
        for (int i = 0; i < 12 && optlen > 0; i++) {
            if (options == TCPOPT_NOP) {
                offset++;
                bpf_probe_read(&options,sizeof(unsigned char),opt_base+offset);
                optlen--;
                continue;
            }
            if (options == TCPOPT_TIMESTAMP) {
                u32 *tsval_ptr = (u32 *)(opt_base+offset+2);
                u32 *tsecr_ptr = NULL;
                if (optlen >= TCPOLEN_TIMESTAMP_ALIGNED) {
                    tsecr_ptr = (u32 *)(opt_base+offset+6);
                }
                u32 tsval,tsecr;
                bpf_probe_read(&tsval,sizeof(u32),tsval_ptr);
                bpf_probe_read(&tsecr,sizeof(u32),tsecr_ptr);
                tsval = __bpf_ntohl(tsval);
                tsecr = __bpf_ntohl(tsecr);
                struct tcp_sock *tsock;
                tsock = (struct tcp_sock *)BPF_CORE_READ(skb, sk);
               	bpf_printk("tsval = %u,tsecr = %u",tsval,tsecr);
                break;
            }
            unsigned char tmp;
            bpf_probe_read(&tmp,sizeof(unsigned char),opt_base+1);
            offset += tmp;
            bpf_probe_read(&options,sizeof(unsigned char),opt_base+offset);
            optlen -= tmp;
        }
    }

    return 0;
}

程序输出如下：

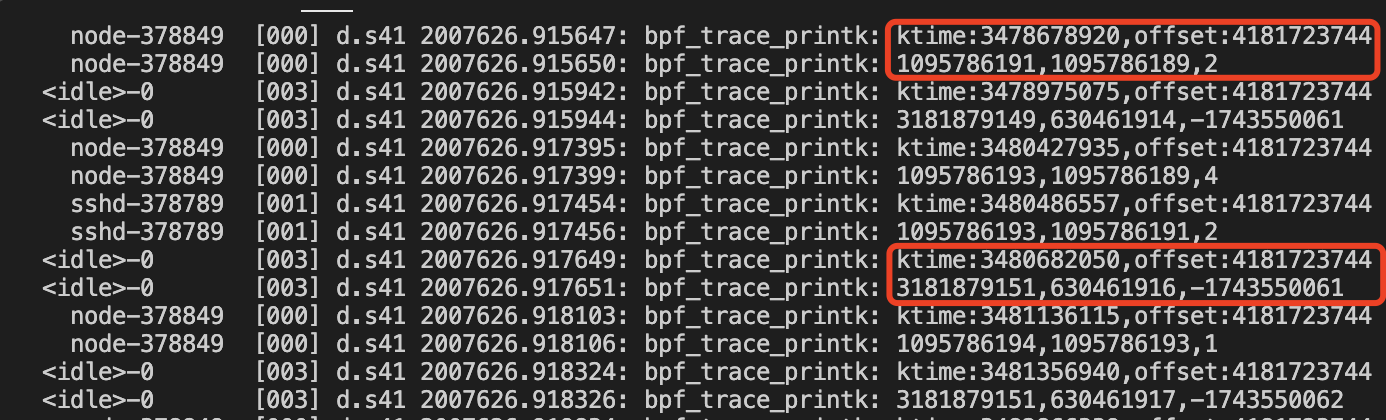

3.2 直接从tcp_options_received结构体中提取

原理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// include/linux/tcp.h
struct tcp_sock {
    // ...
    /* RTT measurement */
	u64	tcp_mstamp;	/* most recent packet received/sent */  // 单位是us
	u32	srtt_us;	/* smoothed round trip time << 3 in usecs */
	u32	mdev_us;	/* medium deviation			*/
	u32	mdev_max_us;	/* maximal mdev for the last rtt period	*/
	u32	rttvar_us;	/* smoothed mdev_max			*/
	u32	rtt_seq;	/* sequence number to update rttvar	*/
	struct  minmax rtt_min;
    // ...
    /*
 *      Options received (usually on last packet, some only on SYN packets).
 */
	struct tcp_options_received rx_opt;
    // ...
}

tcp_sock结构体中tcp_options_received

  • rcv_tsval（Timestamp value）
  • rcv_tsecr（Timestamp Echo Reply）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// include/linux/tcp.h
struct tcp_options_received {
/*	PAWS/RTTM data	*/
	int	ts_recent_stamp;/* Time we stored ts_recent (for aging) */
	u32	ts_recent;	/* Time stamp to echo next		*/
	u32	rcv_tsval;	/* Time stamp value             	*/
	u32	rcv_tsecr;	/* Time stamp echo reply        	*/
	u16 	saw_tstamp : 1,	/* Saw TIMESTAMP on last packet		*/
		tstamp_ok : 1,	/* TIMESTAMP seen on SYN packet		*/
		dsack : 1,	/* D-SACK is scheduled			*/
		wscale_ok : 1,	/* Wscale seen on SYN packet		*/
		sack_ok : 3,	/* SACK seen on SYN packet		*/
		smc_ok : 1,	/* SMC seen on SYN packet		*/
		snd_wscale : 4,	/* Window scaling received from sender	*/
		rcv_wscale : 4;	/* Window scaling to send to receiver	*/
	u8	saw_unknown:1,	/* Received unknown option		*/
		unused:7;
	u8	num_sacks;	/* Number of SACK blocks		*/
	u16	user_mss;	/* mss requested by user in ioctl	*/
	u16	mss_clamp;	/* Maximal mss, negotiated at connection setup */
};

程序基于libbpf开发，源码如下：

查看消息：root用户 cat /sys/kernel/debug/tracing/trace_pipe

1
2
3
4
5
6
7
8
SEC("kprobe/tcp_rcv_established")
int BPF_KPROBE(tcp_rcv_established,struct sock *sk, struct sk_buff *skb){
    struct tcp_sock *tp = tcp_sk(sk);
    u32 tsval = BPF_CORE_READ(tp, rx_opt.rcv_tsval);
    u32 tsecr = BPF_CORE_READ(tp, rx_opt.rcv_tsecr);
    bpf_printk("tsval = %u, tsecr = %u",tsval, tsecr);
    return 0;
}

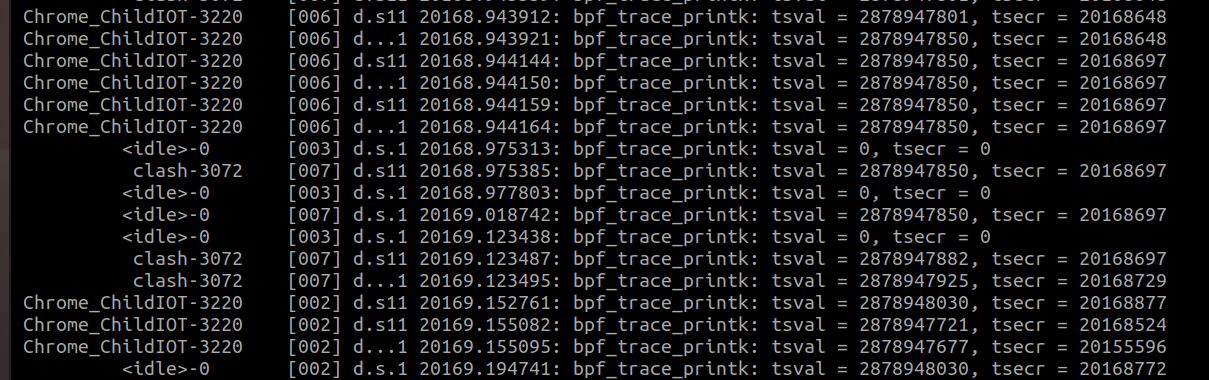

程序输出结果如图所示。

4. 如何计算TCP往返时间（RTT）

4.1 内核是怎么算的

如前所述，TCP timestamp的其中一个作用是为了动态调整RTO，而RTO调整的依据之一就是RTT值，因此Linux内核中也有计算RTT的函数，分别是 tcp_rcv_rtt_measure与tcp_rcv_rtt_measure_ts。其中，tcp_rcv_rtt_measure_ts在函数tcp_rcv_established中调用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
//net/ipv4/tcp_input.c
static inline void tcp_rcv_rtt_measure(struct tcp_sock *tp)
{
	u32 delta_us;

	if (tp->rcv_rtt_est.time == 0)
		goto new_measure;
	if (before(tp->rcv_nxt, tp->rcv_rtt_est.seq))
		return;
	delta_us = tcp_stamp_us_delta(tp->tcp_mstamp, tp->rcv_rtt_est.time);
	if (!delta_us)
		delta_us = 1;
	tcp_rcv_rtt_update(tp, delta_us, 1);

new_measure:
	tp->rcv_rtt_est.seq = tp->rcv_nxt + tp->rcv_wnd;
	tp->rcv_rtt_est.time = tp->tcp_mstamp;
}

static inline void tcp_rcv_rtt_measure_ts(struct sock *sk,
					  const struct sk_buff *skb)
{
	struct tcp_sock *tp = tcp_sk(sk);

	if (tp->rx_opt.rcv_tsecr == tp->rcv_rtt_last_tsecr)
		return;
	tp->rcv_rtt_last_tsecr = tp->rx_opt.rcv_tsecr;

	if (TCP_SKB_CB(skb)->end_seq -
	    TCP_SKB_CB(skb)->seq >= inet_csk(sk)->icsk_ack.rcv_mss) {
        // step 1 TCP timestamp 尺度间隔时间
		u32 delta = tcp_time_stamp(tp) - tp->rx_opt.rcv_tsecr;
		u32 delta_us;

		if (likely(delta < INT_MAX / (USEC_PER_SEC / TCP_TS_HZ))) {
			if (!delta)
				delta = 1;
            // step 2， 真实时间 us： delta / TCP_TS_HZ  * USEC_PER_SEC
			delta_us = delta * (USEC_PER_SEC / TCP_TS_HZ);
			tcp_rcv_rtt_update(tp, delta_us, 0);
		}
	}
}

step 1:

  • USEC_PER_SEC = 1000000L
  • TCP_TS_HZ = 1000
  • u64 tcp_mstamp;

tcp_time_stamp返回的是：tp->tcp_mstamp / (USEC_PER_SEC / TCP_TS_HZ)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// include/net/tcp.h
/* This should only be used in contexts where tp->tcp_mstamp is up to date */
static inline u32 tcp_time_stamp(const struct tcp_sock *tp) {
    return div_u64(tp->tcp_mstamp, USEC_PER_SEC / TCP_TS_HZ);
}
// include/linux/math64.h
#ifndef div_u64
static inline u64 div_u64(u64 dividend, u32 divisor)
{
	u32 remainder;
	return div_u64_rem(dividend, divisor, &remainder);
}
#endif
// include/linux/math64.h
static inline u64 div_u64_rem(u64 dividend, u32 divisor, u32 *remainder)
{
	*remainder = dividend % divisor;
	return dividend / divisor;  // 取整
}

4.2 用户态直接计算

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// include/uapi/linux/tcp.h
// 内核
struct tcp_info {
	// ...
	__u32	tcpi_rto;
	// ...
	/* Times. */
	__u32	tcpi_last_data_sent;
	__u32	tcpi_last_ack_sent;     /* Not remembered, sorry. */
	__u32	tcpi_last_data_recv;
	__u32	tcpi_last_ack_recv;
    // ...
    __u32	tcpi_rcv_rtt;   // RTT值
	__u32	tcpi_rcv_space;
    // ...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// /usr/include/netinet/tcp.h
// 系统，GLIBC
struct tcp_info
{  /* Metrics. */
  uint32_t	tcpi_pmtu;
  uint32_t	tcpi_rcv_ssthresh;
  uint32_t	tcpi_rtt;
  uint32_t	tcpi_rttvar;
  uint32_t	tcpi_snd_ssthresh;
  uint32_t	tcpi_snd_cwnd;
  uint32_t	tcpi_advmss;
  uint32_t	tcpi_reordering;

  uint32_t	tcpi_rcv_rtt;
 };

例如，在C++网络库muduo中，有以下代码，可以打印出上述tcp_Info中的tcpi_rtt值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// muduo/net/Socket.cc

#include <netinet/in.h>
#include <netinet/tcp.h>
#include <stdio.h>  // snprintf

bool Socket::getTcpInfo(struct tcp_info* tcpi) const
{
  socklen_t len = sizeof(*tcpi);
  memZero(tcpi, len);
  return ::getsockopt(sockfd_, SOL_TCP, TCP_INFO, tcpi, &len) == 0;
}

bool Socket::getTcpInfoString(char* buf, int len) const
{
  struct tcp_info tcpi;
  bool ok = getTcpInfo(&tcpi);
  if (ok)
  {
    snprintf(buf, len, "unrecovered=%u "
             "rto=%u ato=%u snd_mss=%u rcv_mss=%u "
             "lost=%u retrans=%u rtt=%u rttvar=%u "
             "sshthresh=%u cwnd=%u total_retrans=%u",
             tcpi.tcpi_retransmits,  // Number of unrecovered [RTO] timeouts
             tcpi.tcpi_rto,          // Retransmit timeout in usec
             tcpi.tcpi_ato,          // Predicted tick of soft clock in usec
             tcpi.tcpi_snd_mss,
             tcpi.tcpi_rcv_mss,
             tcpi.tcpi_lost,         // Lost packets
             tcpi.tcpi_retrans,      // Retransmitted packets out
             tcpi.tcpi_rtt,          // Smoothed round trip time in usec
             tcpi.tcpi_rttvar,       // Medium deviation
             tcpi.tcpi_snd_ssthresh,
             tcpi.tcpi_snd_cwnd,
             tcpi.tcpi_total_retrans);  // Total retransmits for entire connection
  }
  return ok;
}

4.3 使用ss工具

使用ss -ti

1
2
3
4
5
6
7
8
fzy@fzy-Lenovo:~$ ss -ti
State  Recv-Q  Send-Q         Local Address:Port            Peer Address:Port   Process
ESTAB  0       0                  127.0.0.1:59164              127.0.0.1:7890
	 cubic wscale:7,7
	 rto:204
	 rtt:0.881/1.622  # RTT平均值及中位数
	 minrtt:0.019
	 # ...

4.4 使用BCC tcprtt工具

BCC提供了tcprtt工具，并有python与基于libbpf两个版本的程序。其中基于libbpf的tcprtt工具在libbpf-tools文件夹下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
fzy@fzy-Lenovo:~/Downloads/04_bcc_ebpf/bcc/libbpf-tools$ sudo ./tcprtt
[sudo] password for fzy:
Tracing TCP RTT... Hit Ctrl-C to end.
^C
All Addresses = ******
     usecs               : count    distribution
         0 -> 1          : 0        |                                        |
         2 -> 3          : 0        |                                        |
         4 -> 7          : 0        |                                        |
         8 -> 15         : 0        |                                        |
        16 -> 31         : 0        |                                        |
        32 -> 63         : 3        |*********                               |
        64 -> 127        : 5        |***************                         |
       128 -> 255        : 1        |***                                     |
       256 -> 511        : 0        |                                        |
       512 -> 1023       : 9        |***************************             |
      1024 -> 2047       : 1        |***                                     |
      2048 -> 4095       : 8        |************************                |
      4096 -> 8191       : 4        |************                            |
      8192 -> 16383      : 5        |***************                         |
     16384 -> 32767      : 0        |                                        |
     32768 -> 65535      : 13       |****************************************|

原理：

在tcp_rcv_established结构体中（结构体定义见3.2节），采集tcp_sock中的srtt_us

1
2
3
4
5
6
7
8
9
10
11
12
// bcc/.../tcprtt.bpf.c
SEC("kprobe/tcp_rcv_established")
int BPF_KPROBE(tcp_rcv_kprobe, struct sock *sk)
{
    // ...
    u32 srtt, saddr, daddr;
    // ...
    ts = (struct tcp_sock *)(sk);
	bpf_probe_read_kernel(&srtt, sizeof(srtt), &ts->srtt_us);
	srtt >>= 3;  // 单位：us
    // ...
}

4.5 eBPF提取srtt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
SEC("kprobe/tcp_rcv_established")
int BPF_KPROBE(tcp_rcv_established, struct sock *sk,struct sk_buff *skb)
{
    if (!_is_send) {
        if (!_is_ipv6) {
            if (skb == NULL)
                return 0;
            struct iphdr *ip = skb_to_iphdr(skb);
            struct tcphdr *tcp = skb_to_tcphdr(skb);
            struct packet_tuple pkt_tuple = {};
            get_pkt_tuple(&pkt_tuple, ip, tcp);

            SAMPLING
            FILTER_DPORT
            FILTER_SPORT

            struct ktime_info *tinfo;
            if ((tinfo = bpf_map_lookup_elem(&in_timestamps,&pkt_tuple)) == NULL){
                return 0;
            }
            struct tcp_sock *ts;
            u32 srtt;
	        ts = (struct tcp_sock *)(sk);
	        srtt = BPF_CORE_READ(ts, srtt_us);
            tinfo->srtt = srtt;
        }
    }
    return 0;

}

运行结果：

5. 参考资料

  1. 深入理解TCP协议（下）：RTT、滑动窗口、拥塞处理
  2. TCP中RTT时延的理解
  3. TCP timestamp
  4. Measuring TCP Congestion Windows
  5. tcp 协议小结
  6. TCP timestamp 选项那点事

6.关于一些TCP知识的补充

  • 关于 DOFF

在TCP协议中，DOFF是一个代表TCP头部长度的字段。TCP报文头部的长度是可变长度的，因为TCP头部中可以包括选项，而选项的长度是不固定的。因此，通过DOFF字段来指示TCP头部中实际的长度，以便接收方向正确位置解析TCP数据包。

TCP头部总长度是由DOFF和TCP选项共同决定的，DOFF字段的长度是一个4位二进制数字，可以最多表示15个单位的长度。因此，TCP头部的最大长度为60个字节（15*4）。在TCP报文中，DOFF值代表TCP头部的长度，而TCP数据则紧随TCP头部之后。

该字段占据TCP头部的第一个字节的高4位，表示TCP头部的长度，也就是TCP头部的首部长度（Header length），由前四位二进制数值决定，用于解析TCP数据报。

例如，DOFF=5，表示TCP头部的长度为20个字节（5 x 4），而TCP头部中实际长度为20个字节，加上选项长度等于TCP头部的总长度。

  • 关于TCP option的常见选项
options 释义
TCPOLEN_MSS MSS（最大数据段长度）选项长度为4个字节
TCPOLEN_WINDOW 窗口选项长度为3个字节
TCPOLEN_SACK_PERM SACK_PERM（选择性确认）选项长度为2个字节
TCPOLEN_TIMESTAMP 时间戳选项长度为10个字节
TCPOLEN_MD5SIG 使用MD5对TCP报文进行数字签名时选项长度为18个字节
TCPOLEN_FASTOPEN_BASE Fast Open选项长度为2个字节
TCPOLEN_EXP_FASTOPEN_BASE 扩展的Fast Open选项长度为4个字节
TCPOLEN_EXP_SMC_BASE 扩展的SMC（Server Message Channel）选项长度为6个字节
TCPOLEN_TSTAMP_ALIGNED 时间戳选项（timestamp option）按照四字节对齐后的长度为12个字节
TCPOLEN_WSCALE_ALIGNED 窗口比例选项（window scale option）按照四字节对齐后的长度为4个字节
TCPOLEN_SACKPERM_ALIGNED 选择性确认允许选项（SACK permit option）按照四字节对齐后的长度为4个字节
TCPOLEN_SACK_BASE 每个SACK块（selective acknowledgment block）的长度为2个字节
TCPOLEN_SACK_BASE_ALIGNED 按照四字节对齐后的每个SACK块的长度为4个字节
TCPOLEN_SACK_PERBLOCK 每个SACK块中最多可以包含八个块（selective acknowledgment per-block option），按照八字节对齐后的长度为8个字节
TCPOLEN_MD5SIG_ALIGNED 使用MD5对TCP报文进行数字签名时选项按照四字节对齐后的长度为20个字节
TCPOLEN_MSS_ALIGNED 最大报文长度（maximum segment size）选项按照四字节对齐后的长度为4个字节
TCPOLEN_EXP_SMC_BASE_ALIGNED 扩展服务器消息通道选项（extended server message channel option）按照四字节对齐后的长度为8个字节
#网络 #原创
关于TCP_options中的timestamps
http://ziyangfu.github.io/2023/05/05/关于TCP-options中的timestamps/
作者
FZY
发布于
2023年5月5日
许可协议
